Saturday 23 February 2013

SERVIS LAMPU EMERGENCY

Pada posting kali ini penulis akan bahas cara memperbaiki lampu Emergensi, Lampu emergensi disini adalah lampu penerangan darurat yang digunakan pada saat listrik PLN padam.

Sebelumnya harus kita ketahui jenis Jenis lampu emergency :
  • Lampu emergensi TL atau Neon, lampu penerangan darurat yang lampunya adalah lampu Neon (biasanya berwarna putih)
  • Lampu emergensi LED, Lampu penerangan darurat yang lampunya terdiri dari lampu led dengan jumlah yang banyak.
  • Lampu Emeregensi dengan menggunakan bohlam lampu pijar.
untuk saat sekarang ini lampu emergency yang banyak digunakan adalah lampu emergency yang terbuat dari lampu LED, ya dengan alasan lampu LED lebih hemat konsumsi stroom dan juga lebih efisien dibandingkan dengan lampu jenis lain.

untuk memperbaiki sebuah lampu Emergensi kita harus tahu terlebih dahulu apa yang ada di dalamnya dan bagaimana cara kerja lampu tersebut

Bagian bagian pada lampu emergency antara lain:
  • Battery
  • Rangkaian Charger
  • Saklar on/off
  • Lampu LED / Lampu TL atau Neon.
  • Rangkaian Inventer (hanya untuk Lampu emergensi yang menggunakan lampu TL)
Cara kerja Lampu Emergency:
Pada saat lampu di colokan ke listrik 220 maka rangkaian charger akan bekerja mengisi battery sampai penuh 6volt atau 12volt, apabila saklar dalam keadaan ON selama dalam masa pengecasan lampu akan otomatis padam, apabila listrik tiba-tiba padam maka secara otomatis lampu akan langsung menyala. Dalam keadaan battery masih normal atau masih terhitung bagus maka lampu emergency akan tahan menyala kurang lebih 2 jam

Kerusakan-kerusakan yang sering terjadi pada lampu emergency:
  1. Kerusakan pada Battery, tanda-tandanya: setelah di cas penuh tetapi saat lampu dinyalakan tidak bertahan lama.atau setelah di cas lama tetapi kalau diukur tegangan battery tetap drop.Cara memperbaikinya adalah dengan mengganti batterynya.
  2. Kerusakan pada rangkaian Chargernya, tanda-tandanya: pada saat dicolokan kelistrik 220 lampu indikator tidak menyala, dan pada saat kita ukur tegangan output yang ke battery tidak keluar. Cara memperbaikinya perlu dilakukan pengukuran secara detail pada komponen pendukung seperti Kapasitor, resistor ataupun transistornya.
  3. Kerusakan pada saklar: tanda-tandanya jika saklar di ON kan lampu terkadang nyala tapi juga terkadang tidak.(biasanya kerusakan pada saklar jarang terjadi).
  4. Kerusakan pada lampu. Untuk kerusakan pada lampu LED jarang terjadi, untuk kerusakan pada lampu TL / Neon tanda-tandanya pada bagian ujung Neon biasanya berwarna hitam.
  5. Kerusakan pada rangkain inventernya. tanda-tandanya bila battery diukur tegangan bagus 6 / 12 volt kemudian lampu juga bagus , tetapi kalau di nyalakan tidak bisa menyala. Cara memperbaikinya perlu dilakukan pengukuran secara detail di setiap komponennya.
Untuk kerusakan yang sangat sering pada lampu Emergency adalah pada battery-nya


3salman.blogspot.com

Wednesday 20 February 2013

Cara Mengisi IC MEMORY Tanpa Programmer



· SPAREPARTS YANG HARUS DISIAPKAN ADALAH IC MEMORY YANG KOSONG ATAU YANG BARU BELI DITOKO !Kalau yang udah ada isi nya kadang tdk berhasil
Saya disini akan memberikan tips sederhana terutama untuk tv SHARP
· Untuk TV sharp adalah dengan memasang IC MEMORY yang kosong pada chasis tv ,
· Lalu jangan dulu menghidupkan tv nya .
· Langkah selanjutnya adalah menshort kan jumper untuk service mode sebaiknya di solder saja kedua jumper nya ,untuk tv sharp seri wonder atau universe jumper nya ada dilokasi J122 dan J124
· Nah baru setelah itu TV nya dihidupkan untuk pertama kali dengan IC memory yang baru(kosong)tunggu sebentar akan terjadi proses Writing .Hasilnya wooow seting default (seting standard nya) sudah terisi ,lalu kita tinggal melakukan adjustment untuk vertikal saja .
· Setelah semua OK janga lupa solderan jumper nya di buka maning .
· Bagai mana, anda mengerti
Untuk polytron Untuk mengembalikan ke posisi default mode adalah dengan cara seperti biasa masuk ke service mode Polytron
· Standby dulu
· Tekan dan tahan tombol menu yang ada di remote
· Dan untuk mengembalikan ke setting default adalah 3101
Untuk merk SAMSUNG adalah dengan cara :
· Standby dulu
· Tekan dan tahan tombol menu yang ada di remote dengan kode ini
· Akan mucul dilayar settingan Factory mode
· Untuk mengembalikan ke setting default adalah dengan memilih opsi paling bawah yaitu RESET, ingat semua data akan tereset kembali seperti TV baru.
· Selamat mencoba
Tips dan trik ini hanya berlaku untuk model tertentu yaitu SHARP wonder, Universe sedangkan untuk SAMSUNG hampir semua tipe bisa, telah dicoba di TV model 20W200,20U200,29UF200.

Saturday 16 February 2013

Modifikasi Power OCL 150 Watt



Pemilihan PCB...
Model PCB yang saya pilih adalah yang mono. Alasanya adalah yang mono lebih mempertimbangkan routing topologi sehingga hasil output cenderung lebih stabil, sedangkan yang stereo lebih ke tata letak artistik .

Modif versi Low voltage (32V):
1. Ganti kapasitor 100nF dengan 22nF (khusus OCL 150W)
Ini untuk menyaring sinyal infra bass yang tak terdengar dan suka mengganggu/
menggetar-getarkan daun speaker.
2. Ganti kapasitor elko 47uF/50V yang bawah-tengah (kapasitor resonansi) dengan 22uF/16-50V
Fungsi sama dengan no.1, dan membantu menaikkan hentakan sinyal bass (cocok untuk semua nada bass).
Dua point ini bergungsi untuk menjaga daun speaker dari guncangan bass yang berlebihan
tanpa mengurangi produksi suara (bass-med-treble).
3. Parallel R 100K dengan kramik 1nF (input to ground)
Ini penting untuk kesetabilan sinyal, mengurangi noise yang mungkin masuk, mengurangi tingkat
kerusakan speaker/twiter dan sebagai limiter sehingga output lebih powerful

Modif versi High voltage(42-47V):
4. Pindahkan kaki kanan resistor 10K ke ground
Ini untuk menghemat listrik, dan menghindarkannya dari panas
5. Kapasitor elko power supply
2x4700uF 63V(trafo max 45V ct), 4700uF/80V(untuk tegangan lebih dari 45V ct)
6. Ganti ke-3 elko dengan 22uF/100V
7. Ganti transistor A564 (ECB)) dengan 2N5401 (basis tengah EBC)
Transistor D438 diganti dengan MJE340.
D313/B507 ganti dengan MJE340/MJE350 (pemasangan terbalik)
Power Transistor menggunakan Sanken C2922 (sebaiknya dua set tiap speaker)
8. Tegangan offset sekitar 100mV, ini biasa terjadi di power OCL. Untuk menguranginya,
parallel resistor 560(kiri) dengan trimpot sekitar 2K ohm. Dua kaki tegah dan pinggir disatukan,
posisi arah tengah untuk menghindari dari short. Atur trimpot ini sehingga tegangan offset
mendekati nol
9. Pengkabelan untuk power transistor sependek mungkin
10. Ingat, ambil jalur ground speaker dari CT elko power supply bukan CT trafo (kembali ke nol)

Kesimpulan...
Pada eksperimen versi Low voltage
Jernih, bass cukup nendang dan pulen, daun speaker lebih stabil dari sebelum dimodif.

Eksperimen High voltage
Cukup nendang, stabil, bass kental, rendah distorsi,. Cocok untuk speaker dengan diameter 15" atau lebih.

Labeli stiker pada casing amplifier low voltage "Stereo Amplifier 2x250Watt" dan Stereo Amplifier 2x500Watt" untuk High voltage.


selamat bereksperimen!

cara memperbaiki tabung tv

 SHORT KATODA DENGAN FILAMENT/HEATER
Tampilan layar akan menampilkan warna yang tidak normal,kehilangan satu atau dua warna primer (RGB),Juga bila salah satu warna dominan terhadap yg lain dan di sertai garis Blanking.
Penting untuk bisa memastikan beda antara kerusakan pada CRT atau pada blok RGB circuit.
Kita bisa menggunakan alat yang bernama CRT RESTORER GUN ( penembak crt/layar) yang siap pakai.tapi alat tersebut relatif mahal bagi kebanyakan teknisi.

Untuk mengatasi hal ini dimana kaki salah satu katoda short terhadap heater ( ini menyebabkan short terhadap ground juga,karena jalur supply heater berhubungan dgn jalur ground pada FBT).
Solusinya adalah tentunya kita harus memisahkan jalur supply heater ini terhadap ground,bagaimana caranya ? tentunya dengan memberikan jalur suplly tersendiri untuk heater.Dari mana?tidak mungkin kita menggunakan trafo lagi untuk tegangan heater.
Caranya dengan memanfaatkan lebih dari pada fungsi FBT,karena FBT itu adalah sebuah transformator.Untuk mendapatkan tegangan ekstra dari FBT adalah cukup dengan melilitkan beberapa gulung kawat /kabel ke bagian FERRIT dari FBT.hasilnya masih berupa tegangan AC frekwensi tinggi,gunakan dioda IN4007 dan elco 100uF/50V untuk meratakannya.Pastikan sebelumnya bahwa tegangan yg terukur adalah sekitar 6Volt dengan menambah atau mengurangi jumlah lilitan ( biasanya antara 2 sampai 4 lilit).Catatan bahwa rangkaian ini tidak boleh sama sekali berhubungan dengan jalur ground pada PCB TV.
Putuskan kedua jalur heater pada pcb RGB ,dan solder dua buah kabel untuk menuju ke rangkaian ini.Buat tempat tersendiri secara rapih .
Cara ini telah menolong saya pada kasus layar CRT SONY Trinitron,baik yg 29? maupun 20?.

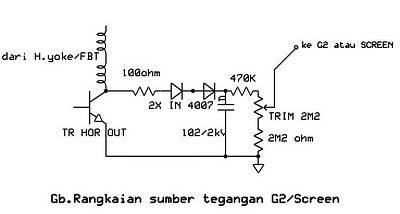

ALTERNATIF SCREEN SUPPLY
Screen alternatif adalah cara untuk menggantikan fungsi dari screen FBT yang tidak normal kurang terang/bright atau tak dapat di atur lagi karena sudah di lem secara permanen,ini biasa terjadi pada merek polytron,digitec,samsung dll.
Secara default ,G2 (Screen) mengambil tegangan tinggi searah yang dihasilkan dari FBT bersama dengan tegangan fokus.Keduanya diatur secara internal oleh resisitor dan potensio internal untuk membagi besaran tegangan yang sesuai untuk Focus dan Screen.G2 memerlukan besar tegangan antara 500-100VoltDC,tergantung dari karakteristik CRT.
Untuk dapat menghasilkan tegangan pengganti sebesar ini ,kita dapat mengambil dari titik collector Transistor Horisontal out,karena pada titik ini terdapat tegangan hasil osilasi antara TR dan Lilitan FBT yang cukup besar ( sekitar 1600v ACp-p).karena besaran arus untuk G2 adalah relatif kecil ( hanya dalam ukuran mA),maka aman bagi kita untuk sedikit mengambil arus dan tegangan dari sini.Pun metoda ini juga memang diterapkan oleh SONY yang menggunakan CRT TRINITRON.
Gunakan dioda tegangan tinggi ( disarankan dioda kacang).untuk meratakan tegangan ini.Resistor 100 ohm adalah semata sebagai pembatas juga fuse untuk menghindari terjadinya short pada rangkaian.resistor dan potensiometer pembagi adalah relatif ukurannya,tapi harus dalam batasan ukuran Mega ohm,anda dapat mengganti nilai disini untuk mendapatkan hasil tegangan yg diinginkan.Dulu cara ini banyak saya terapkan pada TV digitec , polytron dan beberapa monitor.
Rangkaian ini sangat mudah di buat dan dapat bekerja dengan baik.

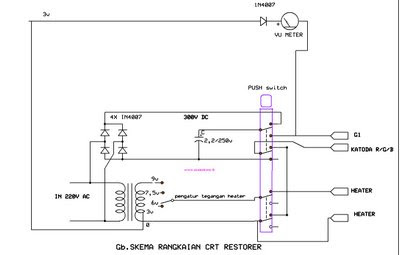

CRT RESTORER
Rangkaian CRT RESTORER disini berguna untuk menghilangkan kebocoran yang terjadi antara katoda-katoda RGB terhadap Grid G1.Jika ini terjadi maka salah satu atau lebih warna akan terlihat lebih dominan terhadap yg lain,dan warna yg lain terlihat sangat lemah/redup,dapat anda ukur /bandingkan tegangan ketiga warna primer tersebut pada posisi TV menyala;yaitu warna yang redup akan terukur lebih rendah terhadap warna yg lain.
Ini di akibatkan adanya partikel-partikel sangat kecil ( microscoptical dust) yg menghambat laju electron dari ketiga Electron Gun CRT.
Cara kerja rangkaian ini adalah memberikan tegangan tinggi negatif sesaat kepada katoda RGB terhadap grid1.proses ini men-sarat kan kondisi CRT masih panas setelah heater diaktifkan sebelumnya agar loncatan electron menjadi mudah.
Konfigurasi rangkaian ini adalah menggunakan saklar DPDT 4 posisi yang harus di modifikasi dahulu menjadi saklar tekan ( tidak mengunci) dengan maksud:
Perhatikan susunan skemanya..
Pada saat saklar tidak di tekan,dioda penyearah mengisi elco 2,2uF/350v,katoda dan G1 menuju ke bagian rangkaian Vu meter.Dan tegangan dari trafo 1amp langsung menuju ke heater untuk memanaskan .
Ketika saat saklar di tekan, Elco akan terlepas dari jalur dioda dan akan menghabiskan isinya ke kaki G1 sementara kaki katoda menuju jalur negatif 300V.(memberi tegangan sesaat yang tersimpan dalam elco),sementara itu tegangan heater dari trafo akan otomatis terputus (open).penting untuk diingat bahwa selama proses pengisian tegangan ke katoda ,tegangan heater harus putus.
Pembuatan alat ini harus diletakan pada box plastik agar menghindari terkena setrum,gunakan kaki-kaki soket RGB bekas untuk membuat soket “tusukan” sebanyak 4 buah ,jangan gunakan kabel yg terlalukecil,untuk membuat pegangan tusukan,gunakan plastik sedotan dari air minum mineral ( aqua),potong sepanjang 3cm,masukan kabel-kabelnya kedalam sedotan yg telah dipotong dan selanjutnya solderkan ke kaki bekas soket RGB,dorong kembali kaki soket RGB kedalam sedotan dengan maksud sebagai isolator sekaligus pegangan.
Cara penggunaannya :
1.Masukan dua buah kabel colokan heater
2.Masukan colokan G1 ke pin G1 di CRT .
3.Masukan kaki colokan KATODA ke salah satu kaki CRT yang di duga lemah/rusak
4.Nyalakan alat ini dan tunggu hingga heater menyala untuk memanaskan dahulu
5.Tekan saklar DPDT,sekilas anda perhatikan ada loncatan api di dalam CRT,no problem ,itu adalah proses pembersihan kaki-kaki katoda,ulangi terus sampai tak ada lagi bunga api yg terlihat.
6.Lakukan lagi terhadap katoda warna lain yg dianggap bermasalah, dan jangan di coba menekan saklar pada katoda yg masih normal.dibolehkan apabila di duga kurang normal.
7.kalau masih belum menunjukan kisaran meter ukur yang normal, naikan lagi tegangan heater dgn saklar pemilih ( 6V-7,5v atau 9V) untuk lebih memanaskan heater,harus di coba pada posisi tegangan terendah dulu ,baru kemudian naikan tegangannya.
Sebagai patokan seberapa besar simpangan meter yg normal,dapat anda coba/bandingkan pada crt yg masih bagus untuk diukur tanpa melakukan penge-charge-an.Tandai levelnya.
  Semoga Bermanpaat.....

Tuesday 12 February 2013

DAYA DAN PERSAMAAN TRANSISTOR HORIZONTAL


TOSHIBA dan PERSAMAAN
2SD868      2SD2599     1500V    2.5A      50W
2SD869      2SD2599     1400V    3.5A      50W
2SD870      2SD2499     1500V    5A         50W
2SD871      2SD2459     1500V    6A         50W
2SD1425    2SD2599     1500V    2.5A      80W
2SD1426    2SD2599     1500V    3.5A      80W
2SD1427    2SD2499     1500V    5A         80W
2SD1428    2SD2539     1500V    6A         80W
2SD1553    2SD2599     1500V    2.5A      40W
2SD1554    2SD2599     1500V    3.5A      40W
2SD1555    2SD2499     1500V    5A         50W
2SD1556    2SD2539     1500V    6A         50W
2SD2089    2SD2599     1500V    3.5A      40W
2SD2095    2SD2586     1500V    5A         50W
2SD2125    2SD2539     1500V    6A         50W
2SD2253    2SD2638     1700V    6A         50W
2SD2348    2SC5280     1500V    8A         50W
2SD2349    2SC5280     1500V    10A       50W
2SD2428    2SD2553     1700V    8A         200W
2SD2454    2SD2638     1700V    7A         50W


SANYO
2SD2578       1500V     8A       60W      25 inch
2SD2580       1500V     10A     70W      34 inch
2SD1876       1500V     3A       50W      21 inch
2SD1877       1500V     4A       50W      21 inch
2SD1878       1500V     5A       60W      21 inch
2SD1879       1500V     6A       60W      25 inch
2SD1880       1500V     8A       70W      29 inch
2SD1881       1500V     10A     70W      34 inch


PHILIPS
Bu 2506D    1500V    3A        14/21 inch
Bu 2508D    1500V    4.5A     25 inch
Bu 2520D    1500V    6A        29 inch

berbagi pengalaman

polytron 123 ic stv & hbm. kerskn : gbr blanking putih bergaris, gak ada OSD maupun raster.tapi anehnya tv gak protek. pakai ilmu si buta, raba sana raba sini akhirnya ketemu juga. kronologisnya: disentuh basis tr T701 raster langsng nongol. disentuh lagi ,raster ilang lagi.(menel juga ini tr..bth sentuhan ) stlh diusut ternyata R744 (100K) mati. ternyata biangnya cm R seharga 50 perak.. itupun aku ambil dari mesin bekas...hk hk hk..

kerusakan dg gejala sama seperti diatas juga dpt disebabkan oleh matinya R518 (330 ohm) penyuplai Basis T503 sehingga Emitor gak ada tegangan..

semoga bermanfaat
Data pin kaki fbt (flyback)

AKARI / FUJITEC China
  • 14" BSC22 - 01N401
  • 20" BSC24 - 01N40TA
  • 14" BSC25 - 1194
  • 20/21" BSC25 - 4803T
  • 14" BSC22 - 2007 (B+125)
  • 20" BSC25-N0803A
COL_B+115V_NC_AFC_GND_H_ABL_NC

AKIRA
  • 14" JF0501 - 1901
  • 21" BSC23 - N0114

COL_B+115V_GND_185V_H_ABL_GND_16V_NC_24V


AKIRA Vert +14v dan -14v
  • 21" JF0501 - 19959
  • 21" BSC25 - 0235A
  • BSC25-4004A
  • BSC25-N 0103
  • BSC24-01N4004U
COL_B+115V_+14V_-14V_GND_H_AFC_ABL_NC_185V

  • AKIRA CT-29TK9Ae
  • JF0501-2202
Col_B+125v_Afc/Nc_-12v_+12v_Gnd_H_Abl_Gnd_180v

AKIRA Slim 29"
  • BSC29-N2477
Col_180v_B+130v_Gnd_Nc(14v)_25v_Nc(Gnd)_Abl_H_Inner


AKIRA / FUJITEC IC8893CPBNG.......
  • 21" BSC25 - 05N2135H
  • 21" BSC25 - N0379
  • 21" BSC25 - 3604V

COL_B+115V_NC_AFC_GND_H_ABL_180V


  • BSC22-68F03
  • BSC25-N0449
COL_B+115V_24v_AFC_GND_H_ABL_180V

ASATRON Slim
  • 21" BSC25-N1089D
Col_B+115v_+17v_Afc_Gnd_H_Abl_Nc_180v_-17v


AIWA 14/20"
  • 84-L83-606-01
  • FTK 14B011

COL_B+115V_24V_GND_185V_H_ABL_GND_AFC_12V


DETRON
  •  14" 154 - 164F
  •  20" 154 - 165D
  • 20" JF0501-1212

24v_14v_B+115V_H_AFC_ABL_GND_185V_NC_COL


SHARP
  • 14" F0067PE
  • 20" F0069PE
COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ABL

  • 21" F0147PE
COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL

  • 14" F0193 / 21"F0194
  Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL

SHARP picollo
  • 14" BSC26-2631S / FA060 WJ - SA
  • 14" BSC21-2672S/ FA084WJ-B
  • 21" JF0501-32601 / FA071WJ - A
  • 21" BSC25-0232A / FA104WJZZ

COL_B+125V_GND_24V_12V_AFC_185V_GND_H_ABL



  • 29" FA100WJ / FA116WJ
Col_B+125v_Gnd_Nc_+14v_-14v_180v_Gnd_H_Abl


GOLDSTAR / LG / AKARI / INTEL
  • 154 - 177B
  • 154 - 064P
  • 154 - 374C (29 inch)
  • 6174 - 8004A
  • 6174Z - 6040X
  • MF6549

COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC
  • 6174Z - 6040C (LG Turbo Swing 21")
Col _185v_B+115v_Gnd_-14v_+14v_Nc_Abl_Ht_Afc
  • 154 -177E
COL_185V_B+90v_BOOST UP_25V_12V_GND_ABL_H_AFC

JVC

  • 21" BSC25 - 0262
COL_B+115V_AFC_NC_24V_GND_H_ABL_185V_ GND



JVC AV20NX
  • 21" JF0501 - 3241 / QQ0189 - 001
 Col_B+115v_ AFC_-12V_+12V_Gnd_HT_ABL_185v_Gnd
FUJITEC lama

  • BSC22 - 2314H
  • JF0501-1903
  • FCM14A032
  • KFS 60844
COL_B+115V_180V_16V_24V_H_GND_ABL_AFC_NC




HITACHI FUJIAN
  • BSC25 - 0820
Col_B+115_Nc_Nc_25v_12v_Abl_Ht_Gnd_180v
PANASONIC

  • TLF14695F/Alpha Gold
  • TLF 15610 F
  • TLF 15611 F
  • KFS60844
Col_B+_Gnd_PS sink -_25v_Ht_185v_Abl_Nc_PS sink+
  • 20" TLF 4N052

Col_B+115v_Nc_24v_H_180v_Gnd_Gnd  (R2W 1 ohm)_16v_ABL


  • ZTF N82014B
Col_B+140v_Nc_+16v_Gnd_H_Gnd_ABL_-16v_ 180v

  • 21" G4GAM3F2

Col_B+90v_180v_Nc_Nc_Nc_Nc_Abl_Gnd_Ht



SANSUI
  • JF0501 -1206
  • JF0501-1204

COL_B+115V_185V_16V_24V_H_GND_ABL_AFC_NC

LG
  • 20": 6174 - 6006E
Col_185v_B+115V_Gnd_-14v_+14v_Nc_ABL_H_AFC



  • 21" 6174V-6006H (Flat & Super Slim)
  • 21" BSC24-3366J (Super Slim)
  • 21" BSC25-N0329
  • 21" 154-064P (persamaan)
COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC
  • 29" 6174Z - 5003A
  • 29" BSC28 - N2334
Col_B+115v_+14v_-14v_200v_Gnd_Nc_28v_ABL_H

LG ultra Slim
  • 21" BSC25-N0363
  • 29" BSC26-N2138
Col_B+115V_+14V_-14V_200V(Video)_Gnd_Inner_26V_Abl_H



LG super slim
  • 6174913002A
  • BSC24-3366J
COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC

TOSHIBA
  • 14" TFB 4067 BD
  • 20" TFB 4122 BD
  • 20" TFB 4122 HY
  • 21" TFB 4125 CH
  • 21" TFB 4213AG (Flat)
  • 29" TFB 4086A
COL_B+115V_185V_GND_NC_24V_12V_ABL_H_AFC



POLYTRON / DIGITEC
  • 20" FCM 20 B 061N
  • 21"JF 0501 - 19577
  • 21" JF0501 - 19584

COL_B+115V_GND_NC_185V_H_NC_ABL_+12V_-12V

  • 21" JF0501-195913
  • 21" FTK-21R011UN



Col_B+115V_Gnd_185v_Nc_H_25v_Bcl_12v_Afc

POLYTRON lama

  • 14" FCK 14A006
  • 20" FCM2015H
  • 20" FTK21R002
NC_NC_GND_185V_16V_H_24V_ABL_B+115V_COL



SAMSUNG

  • FSV 14A004
  • FSV14A001
  • FSV20A001
16,5V_AFC_H_24/40V_180V_GND_NC_ABL_B+125V_COL


  • FOK14A001
  • FSV-14A004C
  • FSV-14A004H
  • FSA-38031M
  • FSA-38032M
  • FSA 173 B
  • AA26-002101A

 +16,5V_24V_H_-16V,5_185V_GND_NC_ABL_B+125V_COL

  • 14/21" Flat FOK14B001
Col_NC_B+123V_NC_200V_Gnd_H_-16,5V_+16,5V_ABL




  • 21" FUH29A001A (S)

Col_Nc_B+130v_Nc(widht)_200v_Gnd_H_-16,5v_+16,5v_Abl
TV China
  • BSC 25 Z 603F
  • BSC 25 - 4813A
  • BSC 25 - N1003A
  • BSC25 - N0608
TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_NC(180V)


  • BSC24-014001D
  • BSC25-N0321
  • BSC25-N1534
  • BSC25-N1634
  • BSC25-Z1003
  • BSC25-Z2705
  • BSC25-Z2706
  • BSC25-N0313
  • BSC25-F1125A

TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_AFC
TV China
  • BSC 25 - 2004PR

COL_B+115v_NC_AFC_GND_H_ABL_NC_TP1_TP2

  • BSC24-01N4014K
  • BSC25-T1010A
T1_COL_T2_B+115v_T3_T4_GND_H_ABL_180V


DIAMOND (Tv China)
  • BSC24 - 2231HC
Col_B+115_40v_14v_Gnd_Afc_Abl_Ht_180v_Nc



SANYO

  • 21" L 40 B 15300 / L40B17100
  • JF0501-32639 (SANYO SLIM 21")
COL _B+115V_NC_185V_AFC_NC_ABL_LOW B_H_GND

SANYO SLIM FLAT 29"
  • BSC26 - 2629S part no: 1LB4L40B07500
  • BSC26 - 2670S / 1LB4L40808000 (Flat)
 Col_B+140v_Nc_Video 185v_Afc_Nc_Abl_Low B_H_Gnd
 Tr Hor D2634
TCL
  • 21" BSC25 - 0299D
  • 21" BSC25 - 0273F
  • 21" JF0501-1914
  • BSC25 - 0231
  • 21" BSC25-0284C
  • BSC 66G (124-3810)
  • BSC25-0211
  • JF0501-1909A
  • JF0501-1214


185V_COL_AFC_B+115V_12V_24V_ABL_GND_NC_H

  • 21" BSC25 - 0252S
Col_B+_NC_NC_NC_AFC_GND_ABL_200V_HT
TV China

  • 29" BSC26 - 3606A
Col_B+115V_NC_AFC_GND_H_ABL_T1_T2_T3
  • 29" BSC28 - N2329
  • 29" BSC29 - T6018N
Col_TP2_B+115V_GND_185V_NC_NC_ABL_H_AFC




  • 29" BSC26 - N0670
  • 29" BSC27 - KLX29

Tp1_Col_Tp2_B+_Nc_Tp3_Gnd_Ht_Abl_180v

TV SAMSUNG
  • 29" FUH29A001 (B+ 135v)
  • SAMSUNG FLAT SLIM 29" JF0501 - 91911 (FQH29A003) (B+125v)
  • 21" SLIM FQH21A004 / BSC25-0217G / AA26-00305A / FUH29A001B (S) (B+120/125V)
COL_NC_B+125V_NC_200V_GND_H_-16,5V_+16,5V_ABL


KONKA
  • 14" BSC25-2023S
  • 14" BSC25 - 0106
  • 21" BSC25-2666S
  • 20" BSC25-0111
COL_185V_B+115V_GND_AFC_14V_ABL_H_NC_NC

  •  21" BSC25-0146
 Col_185v_B+115_Gnd_Nc_Nc_Abl_Ht_Gnd_Afc

SONY

  • 8-598-858-00
  • 8-598-831-00
  • 8-598-811
  • 1-453-284-11
COL_B+_200V_H_GND_-13V_GND_+13V_NC_ABL



SONY  Trinitron
  • 29" 1-439-423-32

H1_H2_180v_B+_Col_14V_Abl_Nc_26v_Nc_Gnd

RCA
  • 14" 6174Z - 8006A
B+110_Col_6.5V_Gnd H_H_Abl_-12V_Gnd_180v_+12v


PHILIPS
  • 29" JF0501 - 9185
  • BSC25 - N2319
  • BSC25 - N2911
Col_B+125v_180v_Afc_H_8v_12v_ABL_45v_Gnd


SANKEN
  • 21" BSC24-01N4004U
  • JF0501 - 19959
  • BSC25 - 0235A
  • BSC25-N 0103
TV Servis Menu pada tv

AIWA
Bongkar remot aslinya, tekan tombol kosong di atas tombol VolUp.
AKARI
Tekan Sleep di remot tahan >> tekan Menu di panel TV.
AKIRA
Tekan tombol AV di remote >> tekan Menu >> tekan QuickView >> tekan Mute. Pindah menu dengan Timer, mengubah nilai dengan VolUp/VolDown.
CRYSTAL
TV pada posisi standby, Tekan VolUp ditahan >> tekan VolDown, keduanya ditahan hingga TV hidup sendiri.
GOLDSTAR
Secara bersama-sama tekan Menu + VolUp + VolDown + ChDown pada panel TV.
HITACHI
hitachi/hitachi_fujian: Matikan tv dengan tombol power panel, tekan tombol AV di panel ditahan >> hidupkan TV dengan tombol power TV, tombol AV masih ditahan hingga tv menyala sendiri.
JVC
Tekan OSD/Display ditahan >> tekan Picture (VSM standard).
alternatif1: Tekan OSD/Display/Info ditahan >> tekan Mute.
alternatif2: Tekan OSD/Display/Info ditahan >> tekan Cinema/Game.
LG
flatron: Tekan OK di remot ditahan >> tekan OK di panel TV, keduanya ditahan kira-kira 5 detik.
alternatif: Tekan Menu di remot, tekan menu diremot lagi ditahan >> tekan Menu di panel TV, keduanya ditahan kira-kira 5 detik.
MERK CHINO
alternatif_1: Posisi volume pada 0/minimal >> tekan Display >> tekan VolDown di panel TV ditahan >> tekan Display lagi.
alternatif_2: Tekan Menu di remot >> tekan Menu di remot lagi >> tekan Display >> tekan Mute.
LA863328A-5028/2MD0, LC863320A-C81DC = Cari tombol kosong di remot yang tidak dipakai. Memilih dengan ChUp/ChDown, adjust VolUp/VolDown.
LC863324A-5T51, M37220M3-167SP, LC8633528B-50S8 = Masuk ke menu AutoProgram/AutoSearch, kemudian tekan berurutan 6483 untuk masuk ke service menu. Tekan berurutan 6483 lagi untuk masuk ke factory mode.
87CK38N-1H74 + TB1238 = Kurangi volume hingga 0, tekan Vol- dipanel, tahan tekan OSD/display diremot untuk masuk ke mode S. Ulangi langkah tersebut untuk masuk ke mode D. tekan Power (remot) untuk simpan/keluar.
LC863532A-5Z00 + LA76810 = Kurangi volume hingga 0, tekan Vol- dipanel, tahan tekan OSD/display diremot untuk masuk ke mode S. tekan Power (remot) untuk simpan/keluar.
M37220M3-010SP + M52340SP = Tekan Menu dipanel, tahan, tekan berurutan 6483. ChUp/Down pilih menu, VolUp/Down adjust data, power (remot) simpan/keluar.
LC863528B-51C3 = Tekan Display, tekan Mute 3 kali. Pindah halaman dengan Sleep. ChUp/Down pilih menu. VolUp/Down adjust data. Tekan Menu untuk simpan/keluar.
M37160M8-058FP + M61266(SMD) = Tekan Menu, tekan berurutan 6483. Pindah halaman dengan Mute. ChUp/Down pilih menu. VolUp/Down adjust data. Tekan Power/standby untuk simpan/keluar.
M37160M8-073FP(SMD) = Tekan Mute, tekan PP. tekan (_/__) untuk pindah halaman, tekan TV untuk keluar.
LC863328A-5Y29, 5Y28, 5Y19 = Volume posisi 0, tekan Vol- tahan, tekan 0 diremot 3 kali.
LC863528B-52K7 = Volume posisi 0, tekan menu 5 kali (masuk ke menu edit channel), pilih PROGRAM EXCHANGE, isikan 2483. Pindah halaman pakai QuickView.
LC863532B-52H8 + LA76810 = Tekan Menu, tekan berurutan 888.
LC863532B-55L1 (WCOM)= Volume posisi 0, tekan menu, tekan berurutan 6568. Pindah halaman pakai Display.


M37160M8-058FP + M61266 = Tekan Menu, tekan berurutan 6483.
TH-50J2-3RR0 = Set volume/balance sampai ke RS03, tekan Menu, tekan Mute.
alternatif_3: Tekan Menu di remot >> tekan Menu di remot lagi >> tekan QuickView >> tekan Mute.
PANASONIC
TX series: Taruh volume pada posisi minimal, taruh sleep pada 30 menit >> Tekan display ditahan >> tekan VolDown pada panel. Keluar servis menu tekan Normal di remot.
alternatif1: Taruh volume pada posisi minimal, taruh sleep pada 30 menit >> Tekan Display >> tekan display lagi ditahan >> tekan VolDown di panel. Tekan Normal di remot untuk keluar mode servis. tombol 1 dan 2 memilih halaman/grup settingan, 3 dan 4 memilih item, VolUp/Down mengubah nilai.
alternatif2: Short/konekkan sesaat pin FA1 ke FA2 atau TP8 ke ground.
PHILIPS
Tekan VolUp ditahan >> tekan ChDown. Keluar tombol StandBy/Power.
alternatif: TV pada posisi standby, tekan secara berurutan 0 >> 6 >> 2 >> 5 >> 9 >> Menu di remot.
POLYTRON/DIGITEC
TV dalam posisi standby, Tekan Menu di remot tahan hingga muncul konfirmasi password, untuk masuk ke service mode isikan 1013, untuk factory mode isikan 1014. Menyimpan dengan tombol Menu di remot.
RCA/SABA/THOMSON
Tv keadaan mati, Tekan tombol VT(tombol biru) diremot ditahan >> hidupkan tv pakai tombol power panel. catatan: untuk beberapa model, tekan tombol VT sekali lagi.
SAMSUNG
zoom_vision: TV keadaan standby, tekan berurutan di remot, P.STD >> Help >> Sleep >>Power.
plano: TV keadaan standby, tekan berurutan di remot, Display >> Menu >> Mute >>Power.
alternatif_1: TV keadaan standby, tekan berurutan di remot, Menu >> P.STD >> Mute >>Power.
alternatif_2: TV keadaan standby, tekan berurutan di remot, Mute >> 1 >> 8 >> 2 >> Power.
SANYO
alternatif: Tekan Menu diremote ditahan >> tekan VolUp di panel TV.
dynamic: Tekan Menu di panel TV, ditahan, tekan angka 1 diremot (thx. Aisy).
SHARP
expression: Hubungkan dua jumper di dekat tuner (pcb di bawah jumper dilubangi).
wonder_universe: Hubungkan sesaat dua jumper (J122 - J124).
alternatif: Matikan TV pakai tombol panel, tekan bersama-sama VolDown + ChUp pada panel, sambil ditahan hidupkan TV pakai tombol power panel.
SONY
Matikan TV dengan remot, tekan berurutan di remot, OSD/Display >> 5 >> VolDown >> Power.
alternatif: Matikan TV dengan panel tv, tekan VolUp bersama-sama dengan ChUp, hidupkan TV dengan tombol panel, tahan hingga menyala.
TCL
Tekan Display diremot ditahan >> tekan VolDown di TV, keduanya ditahan kira-kira 3 detik.
TOSHIBA
Tekan Mute diremot, muncul tanda mute dilayar, tekan Mute lagi, ditahan >> tekan Menu di TV.

UNTUK KEMAJUAN INDONESIA DARI TV ANALOG KE TV DIGITAL

Asalamulaikm.Wr.Wb. Kali ini saya akan share tentang penggunaan TV Digital, mentri komunikasi dan informatika mengajak kita untuk pindah dari TV analog atau TV yang sehari hari kita lihat menjdi TV digitl. Ternyata hal ini dilakukan untuk memenuhi kebutuhan internasional tentang siaran TV Digital.

International Telecommunication Union (ITU) atau otoritas telekomunikasi internasional telah memberi batas akhir (deadline) kepada seluruh negara di dunia, agar paling lambat, 17 Juni 2015 seluruh lembaga penyiaran melakukan penyiaran dengan digital.

Akibat dari deadline itu, televisi analog yang biasa ditonton sehari-hari tidak akan bisa menerima siaran lagi. Pada tanggal tersebut, mau tak mau, masyarakat harus berganti ke televisi yang bisa menangkap siaran digital.

"Tren teknologi tidak bisa dilawan. Bermula dari televisi analog berupa tabung, transistor, IC lalu ke digital, LCD dan seterusnya. Seperti halnya dengan industri telekomunikasi yang dimulai dari 2G, 3G, LTE dan seterusnya

Sebagai tahap awal, pemerintah telah melakukan uji coba terhadap siaran televisi digital pada Televisi Republik Indonesia (TVRI) pada empat kota yaitu Jakarta, Bandung, Surabaya dan Batam sejak 2010.

Tifatul menjamin siaran televisi digital akan menghasilkan gambar yang bersih dan suara yang bening. Bahkan sesuai dengan Undang-undang No 32 Tahun 2002, televisi digital akan menjamin diversity of ownership, diversity of content dan sistem stasiun jaringan (SSJ) yang tidak akan menimbulkan kasus monopoli.
  • WAKTU DAN PELAKSANAAN TEKNIS

Pemerintah akan memisah penyelenggara multiplexer (mux) dengan penyelenggara siaran, tadinya 33 zona, sekarang 15 zona dengan 1 zona ada 6 mux dan 1 mux ada 12 channel. Jadi dalam 1 zona akan tersedia 72 channel televisi digital.

Pemerintah menjamin tidak ada lagi monopoli siaran dan peluang dibuka seluas-luasnya. Contohnya untuk wilayah Jakarta dan Banten termasuk dalam satu zona yang memungkinkan ada 72 channel televisi.

"Selama ini industri televisi hanya didominasi oleh pemain besar. Industri televisi kecil yang belum terakomodasi nanti juga bisa bersaing dan bisa hidup dengan adanya siaran digital ini," tambahnya.

Pemerintah mengharapkan waktu migrasi dari televisi analog ke digital diberikan batas sampai 2018. Dalam masa transisi, konsumen yang mempunyai televisi analog memerlukan set top box untuk dapat menerima siaran digital tersebut.

Set top box (semacam decoder) dari pemancar digital ke penerima analog sedang diproduksi dan diuji coba oleh  siswa SMK. Rencananya mereka akan menjual seharga Rp 85.000 per unit.

Saat ini, harga set top box di kawasan Glodok Jakarta akan dijual sekitar Rp 135.000. Pemerintah juga mendukung agar set top box ini diproduksi murni dari konten lokal atau diproduksi oleh anak-anak bangsa.
  • TIDAK MEMBERATKAN

Pemerintah menjamin bahwa siaran televisi digital ini tidak akan memberatkan warga. Pemerintah hanya mengimbau kepada masyarakat yang masih memiliki televisi analog untuk membeli set top box agar bisa menerima siaran televisi digital.

Mulai saat ini, pihak Kominfo dan bekerjasama dengan Kementerian Perdagangan mengimbau kepada perusahaan yang memproduksi perangkat televisi agar memproduksi televisi digital dan mulai menghentikan produksi televisi analog.

Selain itu, pemerintah juga sedang menghitung peluang bantuan decoder kepada orang-orang miskin dan diperkirakan akan menghabiskan dana Rp 300 miliar.

"Untuk saat ini masyarakat bisa membeli set top box. Masih ada transisi selama tujuh tahun sebelum televisi analog di-moratorium (dimatikan).

  • Sesuai aturan

Siaran televisi digital ini juga sudah dilakukan di negara-negara Eropa. Begitu juga dengan Jepang yang sudah memakai dual system. Tifatul menganggap bahwa untuk membangun negeri, Indonesia tidak boleh ketinggalan, terutama dalam hal teknologi dan informasi.

Dengan televisi digital penggunaan frekuensi diyakini akan lebih efisien. Pemerintah memakai frekuensi di 474 Mhz hingga 570 Mhz. Dengan cara ini tidak ada lagi yang menguasai dua frekuensi di satu zona.

Dan hal ini sedang dilakukan perkembangan akan TV digital di Indonesia. Dan hal ini sedang dilakukan penuntasan PM (Peraturan Mentri) yang mendukung siaran digital ini.

Saturday 9 February 2013

 perbedaan refrigeran r22 dengan dupon



kalau dilihat harga nya dupont sedikit lebih mahal, chemical properties nya berbeda dengan r22 abal-abal,  coba ac yg sama pakai dupont dan r22 yg biasa, dengan tekanan yg sama, beda yang dihasilkanya, sy sudah menc0obanya.

Thursday 7 February 2013

Merancang Box Subwoofer 10 Inchi

Merancang Box Subwoofer 10 Inchi - Kotak subwoofer diciptakan untuk mencocokkan dan membantu 1,618 Hi-Vi 3-way pengeras suara menara. Fokus utama dari 10 HiVi "subwoofer adalah untuk memproduksi frekwensi renda bahwa 1.618 tidak bisa mereproduksi dan membantu dalam reproduksi end keseluruhan rendah musik rendah, datar dan tidak." Boomy "adalah prioritas pertama. Proyek ini menggunakan menggunakan 10' subwoofer driver yang dapat memberikan banyak bagian bawah.

Desain kandang dan respon model frekuensi yang ditunjukkan di bawah ini.
Ukuran Kotak Subwoofer 10



Ukuran Box Subwoofer 10
Merancang Box Subwoofer 10 Inchi

Catatan:

  1.      10 "subwoofer 4 ohm
  2.      O-Audio amplifier 500 Watt plate
  3.      Frekuensi Respon: 25Hz hingga memilih x-over point.
  4.      Keseluruhan Dimensi: 21 "x 12,75" x 20 "

CARA MEMPERBAIKI OPTIK PS2 YANG RUSAK ATAU LEMAH

CARA MEMPERBAIKI OPTIK PS2 YANG RUSAK ATAU LEMAH
CARA MEMPERBAIKI OPTIK PS2 YANG RUSAK ATAU LEMAH - Beberapa konsumen yang datang ke "Warung" membawa mesin PS2, Rupanya tidak selamanya memakai Hardisk, Adapula yang masih mempergunakan, Optik, Alasanya beragam, Pake hardisk Mahal Pa, Dan ada beberapa game yang ngga bisa dijalankan pada Hardisk, Jadi terkadang lebih enak Pake media Optik. Belinya murah, Dan semua game pasti jalan, Asalkan Optiknya bagus. pasti jalan lancar. Atau ada juga yang beralasan, Optik saya masih bagus pa, Jadi nanti aja pas rusak,  Baru saya pakai Hardisk. Toh kalo pake hardisk banyak toko,  Sudah langsung mencopot optiknya, Jadi sayangkan kalo optiknya masih bagus, Sudah dipasang hardisk.

Hem..itulah,  Mereka dan beberapa alasannya. Ada alasannya yang masuk diakal, Ada juga yang Tidak, Tapi akhir dari semua ceriteranya,  Adalah : Mereka mau ngasih rejeki, Sama Anda,  Dan Saya, Untuk benerin Optik mereka, Yang rusak, Inilah sebenarnya yang seharusnya anda dan Saya sadari. dari awal,  titik !!!.

CARA MEMPERBAIKI OPTIK PS2 YANG RUSAK ATAU LEMAH
GEJALA :

1]. Kesulitan membaca Disk.
2]. Milih CD Game, biasanya CD mau tapi DVD tidak mau.
3]. Suara berderit, KetikaOptik bergerak membaca CD/DVD Game.
4]. Makan CD, Ketika CD/DVD baru di  Jalankan, Banyak Goresan didapatkan pada Disknya.

SOLUSI :

1]. KESULITAN MEMBACA DISK.

Masalah ini, bisa saja anda selesaikan, dengan membuat CD Game copy-an, Anda bisa pilih kualitas CD yang terbaik, Dan membakarnya dengan Speed yang sangat rendah, Jadi diharapkan Optik yang sudah lemahpun Lasernya, Mampu, untuk membacanya. Langkah berikutnya, Bisa saja anda membersihkan Bagian-bagian Optik beserta mekanikal drivenya, Seta memberikan pelumasan pada bagian Rel, Optiknya. Ingat membersihkan bukan berarti anda menyetel Dudukan dan Posisi Trim optiknya. Biarkan saja Standard. dan Ingat Posisi Gearset pada Ujung mekanical Drivennya jangan dirubah, sekali lagi Ingat, tugas anda, hanya membersihkan Optik, Tidak lebih dari itu.

2]. MILIH CD/DVD GAME.

Masalah seperti Ini, bisa anda atasi dengan merubah, Posisi optik, baik dari posisi, mekanikal optiknya, Maupun dari sudut posisi Trimpod pada Optiknya. Bisa juga ditambah sedikit pekerjaan membersihkan, Permukaan Lensa Optiknya, dan membersihkan Kaca Reflektor pada bagian dalam optiknya. Lakukan dengan hati-hati, Awas Flexyble optik mudah robek..Pastikan anda tidak tergesa-gesa dalam melakukannya. Ingat, Jangan sekali kali, meniup dengan mulut anda, kaca reflektor didalam optiknya,  maupun lensanya, Tiupan anda yang mengandung faktor kelembaban, bisa membuat, kaca menjadi basah dan berembun,  malahan membuat optik, sama sekali tidak mampu baca, Karena kaca berkabut, Dan Pantulan biner yang dipancarkan, Tidak mampu untuk ditransmisikan, kembali secara 2 arah, Tiuplah dengan angin kompresor lembut, atau pake Pengabut angin.[peniup]

3]. SUARA OPTIK BERGERAK, DAN  BERDERIT KETIKA TERJADI PROSES BACA

Suara berderit, Umumnya disebabkan Oleh Kaitan Optik yang patah,  atau Robek, Kaitan ini ada yang terbuat dari semacam Kaleng, dan adapula yang terbuat dari Plastik. Kaitan ini, bekerja, mengaitkan Optik ke rel Ulir, Motor samping, Yang bergerak berdasarkan perintah biner yang sudah diaktualisasikan oleh IC EE dan IC Driver penggerak optik, Akibat kaitan yang robek atau patah, maka Optik bekerja dan bergerak tidak maksimal, Dan motor samping serta IC driver akan menyusul, Mengalami kerusakan, Jika Kaitannya dibiarkan, tidak dibetulkan. Suara berderit berikutnya, adalah Gesekan yang terjadi antara, Cassing penutup Optik dengan CD/DVD, atau bisa juga suara tersebut ditimbulkan, akibat Gesekan CD/DVD Game dengan Flexyble Optik. yang menghubungkan langsung antara biner dari optik ke Mainboard PS2nya, kejadian ini bisa terdengar dan juga  terlihat langsung, pada bagian CD/DVD Game, yang sering menjadi baret-baret ketika dijalankan.

CARA MEMPERBAIKI OPTIK PS2 YANG RUSAK ATAU LEMAH

4]. MAKAN CD/DVD GAME. MEMBUAT BARET-BARET PADA DISK.

Hali ini bisa terjadi karena Cassing pelindung lensa optik, Posisi penampang pemasangannya tidak tepat, dan berada pada posisi yang terlalu ketinggian. Ini bisa dicegah dan diperbaiki dengan, Mengubah Gear set putih plastik yang berada pada ujung mekanikal optik. Aturlah. disesuikan dengan ketinggian yang seharusnya, dan tidak memakan CD/DVD Game. pengaturan biasanya anda harus lepaskan posisi blok optik dari mainboard, Dan putarkan CD/DVD Game secara manual perlahan, Telitilah dan lihatlah dengan seksama ketika CD diputarkan secara perlahan apakah, Posisi pelindung optik masih berada pada posisi tidak pas, ataukah posisi nya sudah benar tepat pada gridnya, Penyebab lain CD menjadi Gores, atau baret, adalah kabel Flexy Optik. Yang ketika optik bergerak mundur untuk baca Track terakhir, Dia terdorong keatas menyentuh CD, hingga terjadi Goresan, Karena seharusnya Kabel Flexy ini ketika terdorong kebelakang, Harusnya Masuk pada Bagian bawah optik yang sudah disediakan. Kelemahan ini ditandai dengan Goresan dan luka pada kabel Flexy Optik, Dan CD menjadi baret, Gantilah, dan berikan selotife lakban bening untuk melindunginnya.

Anda bisa mengukur Besaran seharusnya arus di Motor samping, Posisi pengatur tinggi rendah suatu blok optik, Jika anda memiliki dan mengerti, serta mau belajar tentang skema atau diagram PS, Carilah diagram itu, Gratis kok, Cuman kalo ngga mau cape, ngga mau banyak abis terbuang waktunya,

Kalo seandainya tutorial CARA MEMPERBAIKI OPTIK PS2 YANG RUSAK ATAU LEMAH  ini sulit anda mengerti, Saya rasa sudah saatnya anda membagi rejeki dengan orang lain, Karena dari  situlah profesi tukang service, Dokter, penyanyi, dan lain-lain, bisa hidup, Jadi bisa kita saling melengkapi, antara kita dengan yang lain, Terima kasih atas perhatiannya.

Sumber : http://ps3oon.blogspot.com/

Cara Format HDD Playstation 2

main game playstation 2 dengan program open ps2 loader diperlukan sebuah media penyimpanan baik itu flasdisk ataupun hardisk eskternal dengan format FAT32, karena media tersebut menggunakan slot USB sebagai koneksi keplaystation 2, biasanya saat membeli HDD ekternal baru masih dalam bentuk format NTFS untuk itu perlu dilakukan format HDD tersebut ke dalam format FAT32,
untuk mengubah kedalam format FAT32 bisa dilakukan dengan program bawaan windows, tapi disini akan saya kasih tips menformat dengan program pihak ketiga, dimana kelebihannya pengoperasiannya lebih simpel dan mudah dan program yang perlukan adalah HP USB dimana langkah -langkahnya adalah sebagi berikut :
  1. Tancapkan media yang akan diisi game pada slot USB komputer anda

  2. Jalankan program HP USB tersebut dan akan tampil seperti gambar dibawah

  3. Patikan pada kolom kotak putih bagian atas pada posisi FAT32

  4. Jika dipastikan tidak ada masalah pada HDD centak kolom Quick format karena ini akan memberi format yang lebih cepat.

  5. Setelah semua perintah OK, maka tindakan anda selanjutnya tinggal mengikuti perintah pada program yakni klik OK....OK begitu seterusnya hingga selesai
Atau anda bisa juga menggunakan program-program yang lain yang bisa anda download gratisan, seperti swissknife

Selamat mencoba semoga sukses......!

Sumber : http://omfuad.blogspot.com/2010/12/format-hdd-playstation-2.html

Bagaimana Cara Membaca atau Menghitung Nilai Kapasitor?

Nilai kapasitansi seringkali dicetak pada badan kapasitor, akan tetapi karena tidak terdapat cukup ruang pada badan kapasitor-kapasitor berukuran kecil, nilai-nilai kapasitansi ini harus dikodekan.


Kode yang digunakan terdiri dari tiga digit. Dua digit pertama kode adalah dua digit pertama dari nilai kapasitor yang bersangkutan, dalam satuan pikofarad (pF). Digit ketiga merepresentasikan jumlah angka nol yang terdapat di belakang kedua digit tadi.

Contoh soal 1:
Berapakah nilai kapasitansi kapasitor yang terlihat pada gambar diatas?





Penyelesaian:
Seperti yang telihat, kapasitor memiliki kode 104, berarti bahwa 10 diikuti dengan 4 buah angka nol di belakangnya. Dengan menggunakan nilai konversi satuan, maka

C = 100000 pF
C = 100 nF
C = 0,1 µF

diperoleh nilai kapasitor pada gambar diatas adalah 0,1 µF

Contoh soal 2:
Berapakah nilai kapasitor dengan kode 223, 122, dan 471?

Penyelesaian:
  1. Kode 223 berarti bahwa 22 diikuti dengan 3 buah angka nol di belakangnya. Nilai ini adalah 22000 pF, sama dengan 22 nF
  2. Kode 122 berarti bahwa 12 diikuti dengan 2 buah angka nol di belakangnya. Nilai ini adalah 1200 pF, sama dengan 1,2 nF
  3. Kode 471 berarti bahwa 47 diikuti dengan 1 buah angka nol di belakangnya. Nilai ini adalah 470 pF, sama dengan 0,47 nF

CARA MEGHITUNG RESISTOR/TAHANAN MENURUT GELANG WARNA NYA


Resistor atau tahanan adalah komponen dasar elektronika yang berfungsi menahan arus listrik. Resistor termasuk komponen pasif dengan satuan Ohm (simbol: Ω) diambil dari nama George Simon Ohm, biasanya digunakan prefix Kilo Ohm dan Mega Ohm.

Satuan Resistor dan cara penulisannya

  1. 1R = 1 Ohm
  2. R33 = 0,33 Ohm
  3. 2R2 = 2,2 Ohm
  4. 1K = 1 Kilo Ohm (1.000 Ohm)
  5. 1,5K = 1,5 Kilo Ohm (1.500 Ohm)
  6. 1M = 1 Mega Ohm (1.000 K Ohm atau 1.000.000 Ohm)
  7. 4K7 = 4,7 Kilo Ohm (4.700 Ohm)
  8. 4M7 = 4,7 Mega Ohm
Simbol Resistor
Simbol Resistor
Bentuk fisik Resistor
Resistor
Sumber gambar dari Miracle
Kode Warna Resistor
Untuk mengetahui nilai resistor (Ohm) digunakan alat ukur Ohm Meter atau dengan cara melihat gelang-gelang warna (strips) pada fisik resistor yang umumnya terdiri dari 4 atau 5 warna. Nilai resistansi untuk daya besar pada umumnya tidak ditentukan dengan gelang warna tetapi dengan notasi yang ditulis langsung pada fisik resistor.

Warna-warna gelang resistor secara berurutan
  1. Hitam
  2. Coklat
  3. Merah
  4. Orange
  5. Kuning
  6. Hijau
  7. Biru
  8. Ungu
  9. Abu
  10. Putih
  11. Emas
  12. Perak
Penjelasan
  1. Resistor 4 warna
    Warna kesatu dan kedua adalah nilai, warna ketiga adalah faktor pengali, warna keempat adalah toleransi (emas ± 5% dan perak ±10%)
  2. Resitor 5 warna
    Warna kesatu, kedua, dan ketiga adalah nilai, warna keempat adalah faktor pengali, warna kelima adalah toleransi (coklat ± 1%; merah ± 2%; hijau ± 0,5%; biru ± 0,25; ungu ± 0,1%; abu 0,05%; emas ± 5%; perak ±10%)
Kode Warna Resistor

Contoh:
Menentukan nilai resistor yang terdiri dari 4 warna
  1. Merah, merah, orange, emas : 22.000 Ohm (22K) ± 5%
  2. Kuning, ungu, merah, emas : 4.700 Ohm (4K7) ± 5%
  3. Colat, hitam, hitam, perak : 10 Ohm  ± 10%

 =============================================================================

Setelah kalian mempelajari resistor konvensional (memiliki 4 kode warna), maka sekarang ada sebuah resistor lagi yang menggunakan 5 kode warna. Resistor jenis ini mememiliki nilai dengan akurasi lebih baik, resistor jenis ini biasa digunakan pada peralatan yang membutuhkan ketelitian tinggi seperti multimeter, parametrik, atau perangkat tone control hi-fi lainnya.
Gelang pertama sampai gelang ketiga merepresentasikan digit dari sebuah nilai, gelang keempat merepresentasikan faktor pengali, dan gelang kelima merepresentasikan toleransi dari resistor tersebut.
Contoh, menghitung nilai resistor dari gambar disamping adalah:         Gelang Pertama: Merah = 2
Gelang kedua: Merah = 2
Gelang ketiga: Hitam = 0
Gelang keempat: Cokelat = X10
Gelang kelima: Silver = 10%
berarti nilai resistor tersebut ialah (220 X 10)Ohm = 2200 Ohm = 2K2 Ohm dengan toleransi 10%.

CARA MEMPERBAIKI KYBOARD YANG LENGKET

Keyboard sangat rentan sekali rusak apabila terkena air, debu, maupun jika keyboard tersebut berada di ruangan yang sering dalam kondisi lembab.
Salah satu kerusakan yang sering terjadi pada keyboard laptop yang rusak adalah salah satu atau beberapa tombol bergerak sendiri seperti ada yang menekannya.
Biasanya kerusakan keyboard seperti ini ditandai suara bip yang berkepanjangan pada saat pertama sekali laptop dinyalakan.
Hal tersebut dikarenakan menempelnya kedua lapisan karbon pada flexyble keyboard (akibat jamur atau kotor)
sehingga tombol keyboard dapat menekan sendiri atau bahkan tidak dapat digunakan sama sekali.
Kebanyakan para tekhnisi memperbaiki keyboard laptop yang rusak tersebut dengan menggunakan sebuah pisau cutter.
Namun perbaikan tersebut membutuhkan keahlian dan beresiko tinggi bagi seorang pemula.
Cara yang lebih mudah adalah :
Siapkan satu jarum pentol kemudian lepaskan tombol keyboard yang dianggap rusak lalu tusukkan jarum pentol tadi diantara lapisan plastik keyboard.
Cara ini sangat manjur dan mengurangi resiko kerusakan yang fatal akibat penyayatan menggunakan pisau cutter
Semoga bermanfaat
